Seri Dirençli Rezistans Kablo | Uzun Hat & Yüksek Sıcaklık

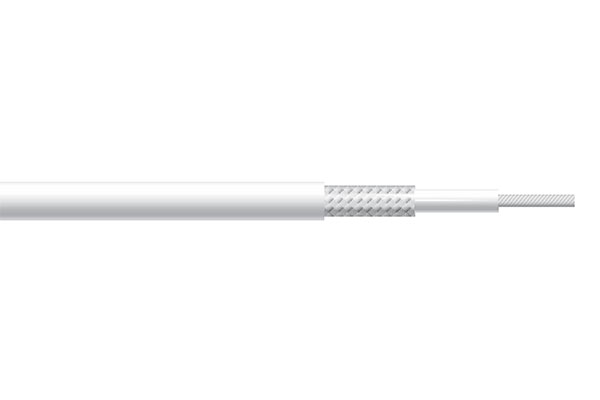

Seri dirençli ısıtıcı kablo, ısıyı doğrudan yüksek dirençli iletkenin kendisinin ürettiği bir ısıtıcı kablo türüdür. Uzun hat uygulamalarında donmayı önlemek ve sıcaklığı korumak için tasarlanmıştır. Hat uzunlukları, kendinden regüleli veya sabit güç (paralel dirençli) kabloların sınırlarını aştığında ve tek bir güç besleme noktasının yeterli olması istendiğinde seri dirençli ısıtıcı kablo tercih edilir.
Seri Dirençli Isıtıcı Kablo Nasıl Çalışır?
Seri dirençli kabloda ısı, kablo boyunca uzanan dirençli iletken(ler) üzerinden akan akımın Ohm ve Joule yasalarına göre ısıya dönüşmesiyle üretilir. Isıyı, iletkenler arasındaki bir malzeme değil, doğrudan iletkenin kendisi açığa çıkarır. Bu yapı, kablonun temel avantajını ve sınırlarını birlikte belirler:
- Uzun hat, tek besleme: Güç, kablo boyunca sabit ve gerilim düşümü olmadan aktarılabildiği için kilometrelerce hat, tek bir noktadan beslenebilir. Bu, uzun boru hatlarında besleme noktası, kablaj ve dağıtım ekipmanı maliyetini büyük ölçüde azaltır.
- Sahada kesilemez: Kablonun boyu, direncini ve dolayısıyla güç çıkışını doğrudan belirler. Bu nedenle kablo sahada kesilemez; her devre, önceden hesaplanmış (prefabrik) boyda üretilir.
- Tek arıza tüm devreyi etkiler: Hattın herhangi bir noktasındaki bir kopma, seri devrenin tamamındaki akımı keser.
Bu özellikler, seri dirençli kabloyu kısa mesafelerden çok, uzun hatlar ve yüksek sıcaklık uygulamaları için doğru çözüm haline getirir.
Seri Dirençli ile Paralel (Kendinden Regüleli / Sabit Güç) Kablo Farkı
Kendinden regüleli ve sabit güç kabloları paralel devrelidir; sahada istenilen boyda kesilebilir ve bir bölümün arızası tüm hattı durdurmaz. Ancak devre uzunlukları sınırlıdır. Seri dirençli kablo ise bu sınırın ötesine geçer: tek besleme noktasıyla çok daha uzun hatları besler ve genellikle daha yüksek çalışma/maruziyet sıcaklıklarına dayanır. Buna karşılık kesilemez ve tek noktada oluşan bir hasar tüm devreyi etkiler. Doğru seçim, hat uzunluğuna ve hedeflenen sıcaklığa göre yapılır.
Seri Dirençli Isıtıcı Kablo Kullanım Alanları
Seri dirençli ısıtıcı kablo, sürecin ve koşulların sürekliliğinin gerektiği pek çok uygulamada kullanılır:
- Uzun boru hatları: Su, ham petrol ve akışkan taşıyan uzun hatlarda donma koruması ve sıcaklık koruması.
- Boru, pompa, vana ve kaplar: Boru hatlarının ısıtılmasının yanı sıra pompa, vana ve kapların donmasının önlenmesi.
- Yüksek sıcaklık prosesleri: Yüksek çalışma sıcaklığına maruz kalan hatlarda, kablonun yüksek dayanımı ve esnekliği sayesinde güvenilir performans.
- Tehlikeli (Ex-proof) alanlar: Exproof versiyonları sayesinde patlama tehlikesi bulunan sahalarda onaylı kullanım.
Yüksek Sıcaklık için Mineral İzoleli (MI) Kablo
Seri dirençli grubun en dayanıklı üyesi, mineral izoleli (MI) ısıtıcı kablodur. Bir veya iki dirençli iletken, metalik bir kılıf (paslanmaz çelik veya yüksek nikel-krom içerikli Alloy 825) içine sıkıştırılmış magnezyum oksit (MgO) yalıtımıyla çevrilir. Bu yapı; çok yüksek sıcaklıklara, yangına, darbeye ve korozyona üstün dayanım sağlar. MI kablolar; buhar hatları, fırınlar ve yüksek sıcaklık proses uygulamalarında, periyodik yüksek sıcaklığa maruz kalan donma koruması ve viskozite kontrolü hatlarında tercih edilir.
Seri Dirençli Isıtıcı Kablonun Avantajları
- Tek besleme noktasıyla çok uzun hatların ısıtılabilmesi
- Gerilim düşümü olmadan kablo boyunca sabit güç aktarımı
- Yüksek çalışma ve maruziyet sıcaklıklarına dayanım
- Yüksek mekanik dayanım ve esneklik
- Uzun hatlarda besleme, kablaj ve dağıtım ekipmanı maliyetinde tasarruf
- Exproof versiyonlarıyla tehlikeli alanlarda onaylı kullanım
Seri Dirençli Isıtıcı Kablo Nasıl Seçilir?
Seçim; hat uzunluğu, hedeflenen sıcaklık (donma koruması mı, yüksek proses sıcaklığı mı), ortam koşulları ve tehlikeli alan sınıfı dikkate alınarak yapılır. Devreler prefabrik üretildiğinden, doğru tasarım için hat uzunluğu ve ısı kaybı hesabı kritik önemdedir. Form Mühendislik'in mühendislik ekibi, projelendirme ve doğru kablo seçimini üstlenir.
Sıkça Sorulan Sorular
Seri dirençli ısıtıcı kablo nedir?
Isıyı doğrudan dirençli iletkenin ürettiği; uzun hatlarda tek besleme noktasıyla donma koruması ve sıcaklık koruması sağlayan ısıtıcı kablodur.
Seri dirençli kablo neden sahada kesilemez?
Kablonun boyu direncini ve dolayısıyla güç çıkışını belirlediğinden, kesildiğinde performans bozulur. Bu nedenle devreler önceden hesaplanmış boylarda üretilir.
Seri dirençli ile kendinden regüleli/sabit güç kablo arasındaki fark nedir?
Paralel yapılı kendinden regüleli ve sabit güç kabloları sahada kesilebilir ve devre uzunlukları sınırlıdır; seri dirençli kablo ise kesilemez ancak tek beslemeyle çok daha uzun hatları ve daha yüksek sıcaklıkları karşılar.
Mineral izoleli (MI) kablo nedir?
Metalik kılıf içinde MgO yalıtımı kullanan, seri dirençli grubun yüksek sıcaklığa, yangına ve korozyona en dayanıklı üyesidir.
Exproof seri dirençli kablo var mıdır?
Evet. Patlayıcı ortamlar için onaylı exproof versiyonları mevcuttur.
